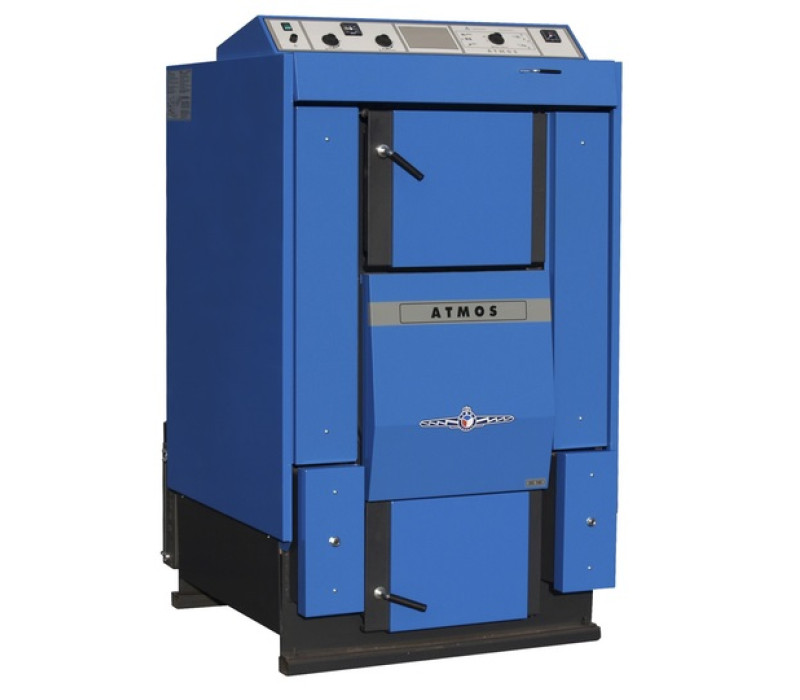

Котел піролізний Atmos DC 105S, 105 кВт atmos-dc-105s
Модель: 1000-23349
Артикул: atmos-dc-105s
551 030 ₴
-40 %
333 274 ₴
333 274 ₴
Доставка
● Київ – 300 грн ● Нова Пошта – за тарифами перевізника ● Великогабаритний товар – уточнюйте
Оплата
● Готівкою при отриманні ● Передоплата на рахунок без ПДВ/з ПДВ ● Післяплата Нова Пошта
Технічні дані Atmos DC 105S
| Пояснення до креслень котлів | |||
|---|---|---|---|
| 1. | Корпус котла | 24. | Термостат вентилятора 2 (котловий) |
| 2. | Дверцята завантажувальні - верхні (тільки праве виконання) | 25. | Заповнення дверцят - Сибрал - велике |
| 3. | Дверцята для зольника | 26. | Прокладка дверцят — шнур 18 x 18 |
| 4. | Вентилятор (J22RR552) - 2x | 27. | Кришка для чищення - верхній |
| 5. | Вогнетривкий блок - форсунка | 28. | Термостат димових газів |
| 6. | Панель керування | 29. | Термостат для насоса - 70 °C |
| 7. | Запобіжний термостат | 30. | Термостат для насоса – запобіжний – 95 °C |
| 9. | Вогнетривкий блок - сферичний відсік - верхня частина | 31. | Контур охолоджувальний для захисту від перегріву |
| 10. | Вогнетривкий блок - сферичний відсік - нижня частина | 32. | Конденсатор - 2x |
| 11. | Вогнетривкий блок - півмісяць | 33. | Уповільнювач димових газів у димарі - 2x |
| 12. | Заслінка первинного повітря - 2x | 34. | Сервопривід Belimo |
| 13. | Розпалювальна заслінка | 35. | Уповільнювач димових газів у трубчастому теплообміннику - 4x |
| 14. | Заслінка рамки | 36. | Регулятор вторинного повітря |
| 15. | Кришка трубчастого теплообмінника | ||
| 17. | Тяга розпалювальної заслінки | K | - Горловина димаря |
| 18. | Термометр | L | - Вихід води з котла |
| 19. | Термостат вентилятора 1 (котловий) | M | - Вхід води в котел |
| 20. | Вимикач | N | - патрубок для напускного клапана |
| 21. | Модуль AD03 - 2x | P | - Патрубок для датчика клапана, що управляє контуром охолодження (TS 131, STS 20) |
| 22. | Зачинення дверцят | S | альтернативний вихід (наприклад, для розширювального бака або бойлера) |
| 23. | Напускний клапан | R | альтернативний вихід (наприклад, для розширювального бака або бойлера) |
| Розміри котлів (мм) | DC105S |
| A | 1813 |
| B | 1010 |
| C | 1095 |
| D | 1459 |
| E | 200 |
| F | 129 |
| G | 721 |
| H | 492 |
| I | 307 |
| J | 2″ |
| Технічні характеристики | DC105S | |
| Теплопродуктивність котла | кВт | 105 |
| Теплова споживана потужність котла | кВт | 115,6 |
| Поверхня нагріву | м 2 | 7,6 |
| Об'єм паливної шахти | дм 3 (л) | 300 |
| Розмір завантажувального отвору | мм | 450 x 315 |
| Запропонована тяга димової труби | Па / мбар | 25/0,25 |
| Макс. робочий надлишковий тиск води | кПа/бар | 250/2,5 |
| Вага котла | кг | 901 |
| Діаметр витяжної горловини | мм | 200 |
| Ступінь захисту електричної частини | IP | 20 |
| Електрична споживана потужність (допоміжна) | Вт | 185 |
| Електрична споживана потужність у режимі очікування | Вт | 0 (3/5,5) |
| Запальний режим | ручний | |
| ККД | % | 90,8 |
| Клас котла | 5 | |
| Категорія казана | 1 | |
| Робочий режим | неконденсується | |
| Котел на твердому паливі з когенераційним модулем | Ні | |
| Комбінований котел, що служить і для нагрівання ГВП | Ні | |
| Клас енергоефективності | A+ | |
| Температура відхідних газів за номінальної потужності згідно з EN 303-5 | °C | 172 |
| Температура димових газів/тяга для розрахунку шляху димових газів (димоходу) | °C / Па | 182 / 25 |
| Масова витрата димових газів за номінальної потужності | кг/с | 0,053 |
| Запропоноване паливо (переважне) | Суха деревина (колода) теплотворною здатністю 15 – 17 МДж/кг-1, діаметром 80 – 150 мм та вологістю 12 – 20 %. | |
| Максимальний рівень шуму - згідно EN15036-1 | дБ | - |
| Середня витрата палива | кг.год -1 | 28 |
| Витрати за опалювальний сезон | 1 кВт = 1 складковий кубічний метр | |
| Запропонована довжина дров | мм | 530 |
| Час горіння за номінальної потужності | год | 2 |
| Об'єм води в котлі | л | 265 |
| Гідравлічні втрати котла | мбар | 0,27 |
| Мінімальний обсяг буферного бака | л | 1000 |
| Напруга живлення | В/Гц | 230 / 50 |
| EKODESIGN | Так | |
Характеристики
Матеріал теплообмінника
Сталь
Потужність, кВт
105
Тип
Піролізні
Країна виробник
Чехія
Розміри та вага
Вага, кг
901
Висота, мм
1813
Глибина, мм
1095
Ширина, мм
1010
