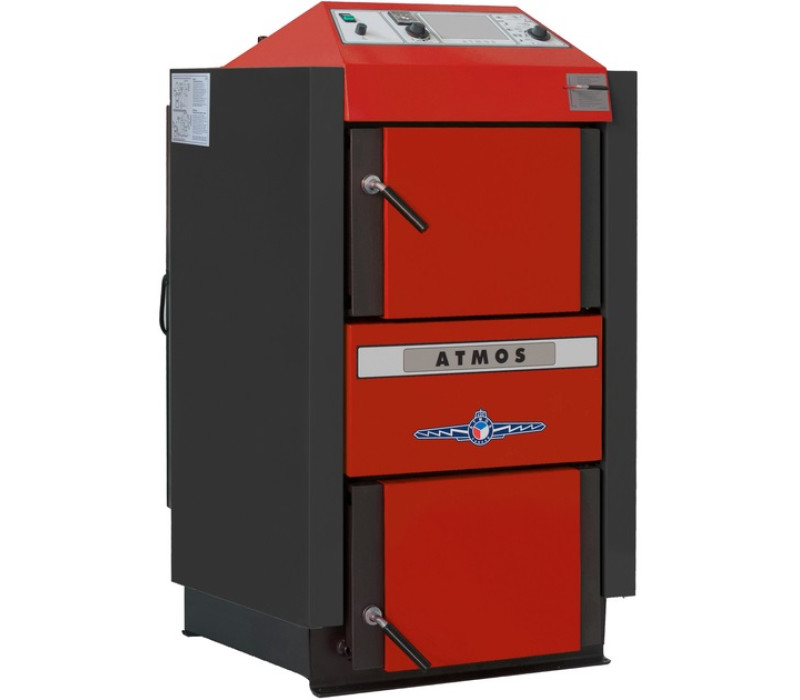

Котел піролізний Atmos DC 18 S, 20 кВт atmos-dc-18-s

Name: Котел піролізний Atmos DC 18 S, 20 кВт atmos-dc-18-s
Brand: Atmos
SKU: atmos-dc-18-s
Price: 124439 UAH
Availability: InStock

Модель: 1000-23340

Артикул: atmos-dc-18-s

Atmos

170 482 ₴ -27 %
124 439 ₴

Доставка

● Київ – 300 грн ● Нова Пошта – за тарифами перевізника ● Великогабаритний товар – уточнюйте

Оплата

● Готівкою при отриманні ● Передоплата на рахунок без ПДВ/з ПДВ ● Післяплата Нова Пошта

Технічна інформація

Пояснення до креслень котлів
1.	Корпус котла	23.	Контур охолоджувальний для захисту від перегріву
2.	Дверцята для завантаження	24.	Регулюючий термостат вентилятора (котловий)
3.	Дверцята зольника	25.	Заповнення дверцят - Сибрал
4.	Вентилятор – витяжний (S)	26.	Прокладка дверцят 18 x 18 мм
5.	Вогнетривкий блок - форсунка	27.	Вогнетривкий блок - керамічний дах
6.	Панель керування	29.	Конденсатор витяжного вентилятора
7.	Запобіжний термостат	33.	Уповільнювач у димарі (DC22SX, DC30SX, DC40SX, DC50S)
8.	Регулююча заслінка	35.	Термостат димових газів
10.	Вогнетривкий блок - сферичний відсік Л+П (DC18S)	36.	Запобіжний термостат ( Увага - при перегріві потрібно втиснути)
11.	Прокладка форсунки	37.	Уповільнювач - під дахом (DC30SX, DC40SX, DC50S)
12.	Вогнетривкий блок - півмісяць	39.	Уповільнювач димових газів вздовж сферичного відсіку (DC18S)
13.	Регулююча заслінка	42.	Регулятор первинного повітря
14.	Вогнетривкий блок - задній торець сферичного відсіку	43.	Регулятор вторинного повітря
15.	Кришка для чищення
17.	Тяга розпалювальної заслінки	K	- Горловина димаря
18.	Термометр	L	- Вихід води з котла
19.	Заслінка рамки	M	- Вхід води в котел
20.	Вимикач із сигнальною лампою	N	- патрубок для напускного клапана
22.	Регулятор потужності Honeywell FR 124	P	- Патрубок для датчика клапана, що управляє контуром охолодження (TS 131, STS 20)

Розміри котлів (мм)
	DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S
A	1185	1185	1185	1185	1260	1260	1260
B	758	959	959	959	959	959	1160
C	675*	675*	675*	675*	678	678	678
D	874	874	874	874	950	950	950
E	150 / 152	150 / 152	150 / 152	150 / 152	150 / 152	150 / 152	150 / 152
F	65	65	65	65	69	69	69
G	208	208	208	208	185	185	185
H	933	933	933	933	1008	1008	1008
CH	212	212	212	212	256	256	256
I	212	212	212	212	256	256	256
J	6/4″	6/4″	6/4″	6/4″	6/4″	6/4″	2″

Технічні характеристики		Тип котла
		DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S
Теплопродуктивність котла	кВт	20	22	27	30	35	40	49,9
Теплова споживана потужність котла	кВт	22,2	24,5	30,0	33,4	39,4	45,0	56,9
Поверхня нагріву	м ²	1,8	2,1	2,3	2,3	2,9	2,9	3,8
Об'єм паливної шахти	дм ³ (л)	60	95	95	95	13 5	135	180
Розмір завантажувального отвору	мм	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Запропонована тяга димової труби	Па/мбар	18/0,18	23 / 023	23/0,23	24/0,24	24/0,24	24/0,24	25/0,25
Макс. робочий надлишковий тиск води	кПа/бар	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Вага котла	кг	269	324	326	332	366	368	433
Діаметр витяжної горловини	мм	150 / 152	150 / 152	150 / 152	150 / 152	150 / 152	150 / 152	150 / 152
Ступінь захисту електричної частини	IP	20	20	20	20	20	20	20
Електрична споживана потужність (допоміжна)	Вт	50	50	50	50	50	50	50
Електрична споживана потужність у режимі очікування	Вт	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)
Запальний режим		ручний
ККД	%	90,1	89,9	89,9	89,9	88,9	88,9	87,7
Клас котла згідно з ČSN EN 303-5		5	5	5	5	5	5	4
Категорія казана		1
Робочий режим		неконденсується
Котел на твердому паливі з когенераційним модулем		Ні
Комбінований котел, що служить і для нагрівання ГВП		Ні
Клас енергоефективності		A+	A+	A+	A+	A+	A+	A+
Температура продуктів згоряння за номінальної потужності згідно з EN303-5	°C	157	177	177	177	185	185	204
Температура димових газів/тяга для розрахунку димоходу (димоходу)	°C / Pa	177 / 18	187 / 23	187 / 23	187 / 24	195 / 24	195 / 25	214 / 25
Масова витрата димових газів за номінальної потужності	кг/с	0,012	0,014	0,015	0,017	0,020	0,022	0,025
Максимальний рівень шуму - згідно EN15036-1	дБ	65	65	65	65	65	65	65
Запропоноване паливо (переважне)		Суха деревина (колода) теплотворною здатністю 15 – 17 МДж/кг-1, діаметром 80 – 150 мм та вологістю 12 – 20 %.
Середня витрата палива	кг.год ^-1	5,6	6,2	7,2	7,6	9,2	10,2	13,2
Запропонована довжина дров	мм	330	530	530	530	530	530	730
Час горіння за номінальної потужності	год	2	3	3	2	3	2	3
Об'єм води в котлі	л	45	58	58
