Коллекторы

Распределительные коллекторы для водоснабжения и радиаторного отопления

Распределительный коллектор (гребенка) — это основной узел управления инженерной системой, предназначенный для параллельного распределения рабочей среды (теплоносителя или воды) по независимым потребителям. В данном разделе представлена арматура, спроектированная специально для лучевой разводки радиаторов и санитарного водоснабжения.

(Обратите внимание: коллекторы для водяного теплого пола с расходомерами находятся в отдельной категории нашего каталога).

Принцип работы и назначение в системе

Использование коллекторной схемы исключает взаимное влияние контуров друг на друга, стабилизируя гидравлику всей сети.

• Для радиаторного отопления: Коллектор обеспечивает подачу теплоносителя с одинаковой температурой на каждый радиатор в здании, в отличие от тройниковой схемы, где последние приборы всегда холоднее. Позволяет точно сбалансировать гидравлическое сопротивление веток, а также полностью отключить отдельный радиатор для обслуживания без остановки всей системы отопления. Оптимальное решение для скрытой прокладки труб в стяжке без соединений в полу.

• Для систем водоснабжения: Гребенка устраняет эффект «падения напора» и скачков температуры при одновременном открытии нескольких точек водоразбора. Каждый смеситель, бойлер или стиральная машина запитываются отдельной линией, получая стабильный проток.

Ассортимент и технические характеристики

Каталог включает надежную арматуру от Danfoss, General Fittings, Icma, SD Forte и SD Plus.

• Материалы: Корпуса изготавливаются из коррозионностойкой нержавеющей стали или горячепрессованной латуни. Материалы устойчивы к кавитации, гидроударам и вымыванию цинка.

• Конфигурация: Доступны планки от 2 до 12 контуров. Магистральное подключение к системе — 1" или 3/4".

• Подключение петель: Выходы контуров реализованы в размерах 1/2" (внутренняя/наружная резьба), 3/4" (под стандартизированный евроконус), а также с прямым фитингом под обжим трубы 16 мм.

Управление потоком и автоматизация

В зависимости от инженерной задачи, коллекторные планки и группы в сборе оснащаются различными типами клапанов:

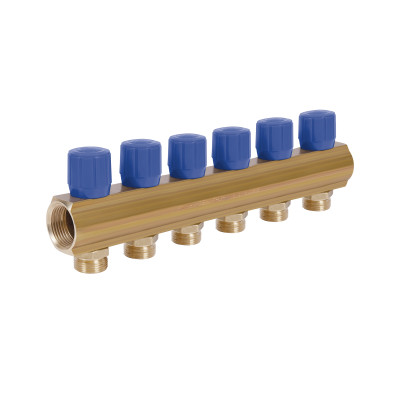

1. Балансировочные (с вентилями): Обеспечивают плавную ручную регулировку пропускной способности для гидравлической увязки контуров разной длины.

2. Термостатические: Оснащены клапанами, рассчитанными на установку термоэлектрических сервоприводов. Позволяют реализовать автоматический зональный климат-контроль (управление температурой каждого помещения по комнатному термостату). Посадочные резьбы под приводы: 28х1,5, 30х1,5, а также стандарт Danfoss RA.

3. Запорные: Оснащены простыми буксами или шаровыми механизмами для функции «открыт/закрыт» (только отсечка контура).
