Раковина подвесная: габариты, монтажные размеры, отступы от других сантех. приборов

На примере условной стандартной подвесной раковины рассмотрим все размеры монтажа, подключения, отступов. Единых, гарантированных стандартов нет либо они устарели, поэтому каждую установку лучше продумывать индивидуально, наперед. Размеры могут меняться в зависимости от пожеланий заказчика и самой раковины.

Наиболее распространенные подвесные раковины имеют ширину +/- 60 см.

Формы могут быть любые: полукруглые, квадратные, угловые. На монтаж форма не влияет.

Подвод коммуникаций снизу может закрываться тумбой, пьедесталом. Либо можно сделать открытым аккуратное подключение раковины прямыми хромированными трубками, без использования гибких и гофрированных шлангов. Наиболее практично и современно смотрятся два варианта: навесная тумба с выдвижными ящиками и открытое аккуратное подключение.

РАЗМЕРЫ СТАНДАРТНОЙ РАКОВИНЫ

Раковина: ширина 60 см; глубина 45 см; высота 19 см

Отверстия для крепления к стене от верха раковина ниже на 6 см. Между креплениями 28,5 см.

От стены до центра отверстия под смеситель 6 см.

От стены до центра отверстия слива 20 см.

 РАЗМЕРЫ ПЬЕДЕСТАЛОВ

Пьедестал может быть напольный и полупьедестал (подвесной). Оба выполняют только декоративную функцию. Удобней обслуживать раковину с напольным пьедесталом.



Напольный пьедестал

подставляется под раковину, на расстояние ≈15 см от стены для доступа к коммуникациям. Таким образом он прячет в себе сифон канализации, часть трубок подключения смесителя, но со стороны человек видит и имеет доступ к установочным кранам и входу в канализацию.
Так же, встречаются различных форм, цветов и размеров, продаются в комплекте с раковиной и отдельно. Наиболее распространенные размеры:

Высота: 75 см, Ширина 15 см, глубина 20 см.
Внутренняя ширина: 12 см.

Полупьедестал

вешается под раковиной на стену, таким образом полностью перекрывая внешне все коммуникации. Снизу имеет отверстие для обслуживания, но оно довольно узкое. Рукой перекрыть ручку крана можно дотянуться, но при замене крана/шланга пьедестал придется снять со стены, так как разводным ключом там уже работать негде.

Размеры (наиболее распространенных моделей):
Высота: 30 см. Ширина: 22 см. Глубина: 28 см.
Внутренняя ширина: 18 см.

 РАЗМЕРЫ ПОДВЕСНЫХ ТУМБ

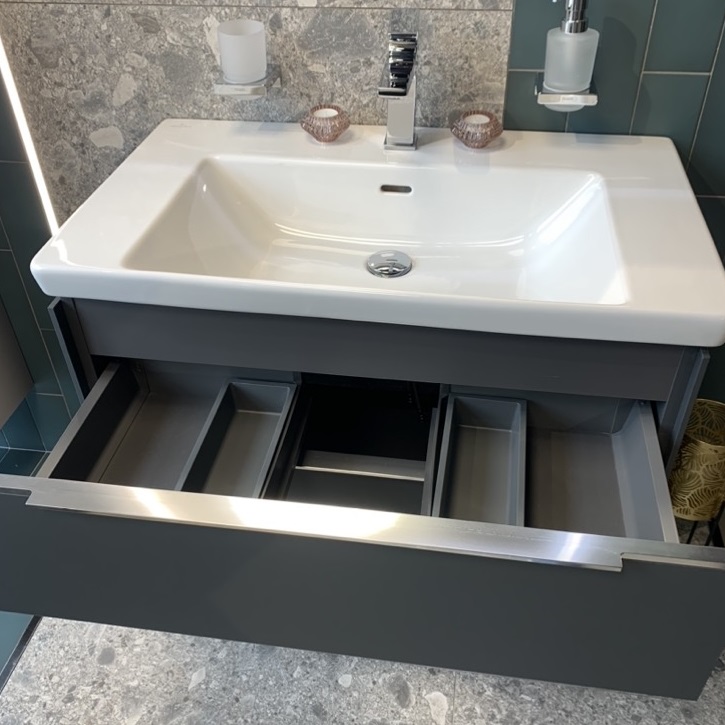

Обычно продаются в комплекте с раковиной. Могут быть с выдвижными ящика, с вырезом в верхнем ящике для коммуникаций, либо с открывающейся дверью. Для выводов из стены обычно есть пространство по центру раковины на высоте от 40 см до начала раковины (~65 см)

Размеры наиболее распространенных подвесных (консольных) тумб:
Высота: от 40 до 70 см
Ширина: 60 см (равна ширине раковины)
Глубина: 45 см (равна глубине раковины)
Расстояние до пола: от 10 до 45 см
Высота открытая для подключения выводов из стены: с 40 до 65 см
Ширина выреза в полке для коммуникаций: 20-30 см

 РАЗМЕРЫ НАПОЛЬНЫХ ТУМБ
